ASME B16.47 B-sarjan laippa
Tyyppi: SO, SW, BL, WN, LJ, silmälasit, aukko jne.
Koko: 1/2"-48", DN10-DN4000
Luokka: 75#-2500#, PN6-PN100
Standardi: ASME, DIN, EN, JIS, BS

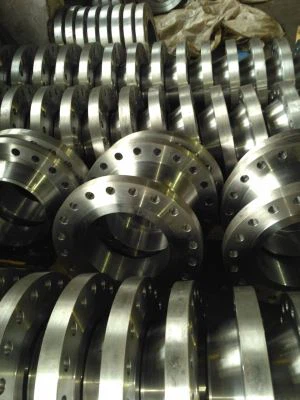

ASME B16.47 Series B 26-48" RF FF RTJ Duplex 2205 Duplex ruostumattomasta teräksestä valmistetut laipat
Mitä eroa on ASME B16.5-, ASME B16.47 Series A-, Series B- ja API 605 -laipoilla?
ASME B16.5 -standardi kattaa teräsputkilaipat ja laippaliittimet NPS 1/2 - NPS 24 Metric/Tuuma paineluokissa 150 luokassa 2500. Se kattaa paine-lämpötilaluokitukset, materiaalit, mitat, toleranssit, merkinnät, testaukset ja menetelmät putkien laippojen ja laipallisten liitosten aukkojen osoittamisesta. Putkijärjestelmissä käytetään hyvin yleisesti kahta erittäin tärkeää laippaa, kuten hitsauskaulalaippa ja umpilaippa. Termiä "B16.5" tai "B16 5" käytetään vaihdettavuutta ja se viittaa samaan standardiin. Tavallinen ASME B16 5 (ANSI B16 5) kattaa kuitenkin vain koon 24 tuumaan asti. Suuremmille kooille ASME B16.47 -standardi kattaa paine-lämpötilaluokitukset, materiaalit, mitat, toleranssit, merkinnät ja testauksen putkilaippoille kokoluokissa NPS 26 - NPS 60 ja luokissa 75, 150, 300, 400, 600 ja 900.
1. ASME B16.47 -sarjan A- ja B-laipat Yleisjohdanto
2.ASME B16.47 Series B / API 605 Class 600 WN
|
Normaali putken koko |
ODof Flange, O |
WN-laipan vähimmäispaksuus, tf |
Lenth Through Hub, Y |
Halk. Hubista X |
Napa halk. Top, A |
Korotettu halk., R |
Poraus (XS) |
Pultin ympyrän halkaisija |
Pultin reikien lukumäärä |
Pultin reiän halkaisija |
Min.Filet Radius, r1 |
Arvioitu paino kg |
|
26 |
890 |
111.2 |
181 |
698 |
660.4 |
727 |
635.0 |
806.4 |
28 |
44.5 |
13 |
259.28 |
|
28 |
950 |
115.9 |
190 |
752 |
711.2 |
784 |
685.8 |
863.6 |
28 |
47.6 |
13 |
299.55 |
|
30 |
1020 |
125.5 |
205 |
806 |
762.0 |
841 |
736.6 |
927.1 |
28 |
50.8 |
13 |
372.00 |
|
32 |
1085 |
130.2 |
216 |
860 |
812.8 |
895 |
787.4 |
984.2 |
28 |
54.0 |
13 |
432.05 |
|
34 |
1160 |
141.3 |
233 |
914 |
863.6 |
953 |
838.2 |
1054.1 |
24 |
60.3 |
14 |
542.78 |
|
36 |
1215 |
146.1 |
243 |
968 |
914.4 |
1010 |
889.0 |
1104.9 |
28 |
60.3 |
14 |
593.49 |
3.DUPLEX Steel 2205: Ruostumaton teräs - Grade 2205 Duplex (UNS S32205)
Duplex 2205 ruostumatonta terästä (sekä ferriittistä että austeniittista) käytetään laajasti sovelluksissa, joissa vaaditaan hyvää korroosionkestävyyttä ja lujuutta. 2205 Duplex WNRF -laippa on läpikäynyt useita muutoksia, joiden tuloksena on UNS S32205, ja se hyväksyttiin vuonna 1996. Duplex Steel 2205 Industrial Flange tarjoaa paremman korroosionkestävyyden. Yli 300 asteen lämpötiloissa Duplex Steel 2205 RTJ Flangen hauraat mikroaineosat saostuvat, ja alle -50 asteen lämpötiloissa mikroainesosat muuttuvat sitkeästä hauraaksi; Tästä syystä tämä ruostumaton teräslaatu ei sovellu käytettäväksi näissä lämpötiloissa.
Kiinteistöt of UNS S32205 Laipat olen minäalla olevissa taulukoissa mainitut koskevat litteävalssattuja tuotteita, kuten ASTM A240 tai A240M levyjä, levyjä ja keloja. Nämä eivät välttämättä ole yhtenäisiä muissa tuotteissa, kuten tankoissa ja putkissa.
|
Arvosana |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
N |
|
|
2205 (S31803) |
Min Max |
- 0.030 |
- 2.00 |
- 1.00 |
- 0.030 |
- 0.020 |
21.0 23.0 |
2.5 3.5 |
4.5 6.5 |
0.08 0.20 |
|
2205 (S32205) |
Min Max |
- 0.030 |
- 2.00 |
- 1.00 |
- 0.030 |
- 0.020 |
22.0 23.0 |
3.0 3.5 |
4.5 6.5 |
0.14 0.20 |
|
Arvosana |
Tensile Str |
Tuottovoima |
Pidentymä |
Kovuus |
|
|
Rockwell C (HR C) |
Brinell (HB) |
||||
|
2205 |
621 |
448 |
25 |
31 max |
293 max |
Taulukko 3 – 2205-luokan ruostumattomien terästen fysikaaliset ominaisuudet
|
Arvosana |
Tiheys |
Elastinen (GPa) |
Keskimääräinen lämpökerroin |
Lämpö |
Erityinen ( J/kg.K) |
Sähköinen |
|||
|
0-100 astetta |
0-315 astetta |
0-538 astetta |
100 asteessa |
500 asteessa |
|||||
|
2205 |
782 |
190 |
13.7 |
14.2 |
- |
19 |
- |
418 |
850 |
Taulukko 4 - 2205-luokan ruostumattomien terästen laatuerittelyjen vertailut
|
Arvosana |
UNS |
Vanha brittiläinen |
Euronorm |
Ruotsin kieli SS |
japanilainen JIS |
||
|
BS |
En |
Ei |
Nimi |
||||
|
2205 |
S31803 / S32205 |
318S13 |
- |
1.4462 |
X2CrNiMoN22-5-3 |
2377 |
SUS 329J3L |
|
Arvosana |
Syyt arvosanan valintaan |
|
904L |
Tarvitaan parempaa muovattavuutta, samanlaista korroosionkestävyyttä ja pienempi lujuus. |
|
UR52N plus |
Vaaditaan korkeaa korroosionkestävyyttä, esim. korkeamman lämpötilan meriveden kestävyyttä. |
|
6 prosenttia Mo |
Tarvitaan korkeampi korroosionkestävyys, mutta heikompi lujuus ja parempi muovattavuus. |
|
316L |
2205:n korkeaa korroosionkestävyyttä ja lujuutta ei tarvita. 316L on halvempi. |
Hitsaus
Useimmat vakiohitsausmenetelmät sopivat tähän laatuun, paitsi hitsaus ilman lisäainemetalleja, mikä johtaa ylimääräiseen ferriittiin. AS 1554.6 esikelpoi hitsauksen 2205:lle 2209 sauvoilla tai elektrodeilla, jotta kerrostettu metalli on oikean tasapainoinen duplex-rakenne.
Lisäämällä typpeä suojakaasuun varmistetaan, että rakenteeseen tulee riittävästi austeniittia. Lämmönsyöttö on pidettävä alhaisella tasolla ja esi- tai jälkilämmön käyttöä on vältettävä. Tämän laadun lämpölaajenemiskerroin on alhainen; tästä syystä vääristymät ja jännitykset ovat pienempiä kuin austeniittilajeissa.
Tämän laadun valmistukseen vaikuttaa myös sen lujuus. Tämän laadun taivutus ja muovaus vaatii suuremman kapasiteetin laitteita. Lajin 2205 sitkeys on pienempi kuin austeniittisten laatujen; siksi kylmäsuuntaus ei ole mahdollista tällä luokalla. Kylmäpäällystystoimenpiteiden suorittamiseksi tälle laadulle on suoritettava välihehkutus.
Jotkut duplex-teräslaadun 2205 tyypillisistä sovelluksista on lueteltu alla:
-
Öljyn ja kaasun etsintä
-
Käsittelylaitteet
-
Kuljetus, varastointi ja kemiallinen käsittely
-
Korkea kloridipitoisuus ja meriympäristöt
-
Paperikoneet, lipeäsäiliöt, sellu- ja paperikeittimet
