ASTM A234 WPB päätykappale

Tyyppi: Kyynärpää, Tee, Reducer, Cross, Cap
Koko: 1/2"-60"
Paksuus: Sch5s-Schxxs
Vakio: ASME, MSS, ISO, DIN, JIS

Lähetä kysely

Hiiliteräs ASTM A234 Grade WPB puskuhitsausputkiliittimet, hiiliteräs ASME SA234 WPB saumattomat päätykappaleet Stockist, hiiliteräs A234 taotut liittimet, ASTM A234 WPB päätykappale.

ASTM A234 WPB päätytulppa:

ASTM A234 WPB päätykappaleon eräänlainen putkiliitos, jota käytetään putken pään tiivistämiseen.Hiiliteräs ASTM A234 luokan WPB puskuhitsausputkiliitinon valmistettu hiiliteräksestä ja suunniteltu kestämään korkeaa painetta ja lämpötilaa. WPB sen nimessä viittaa sen koostumukseen, joka on W hitsattavalle, P paineelle ja B mustalle.

ASTM A234 WPB päätykappalekäytetään yleisesti putkistojärjestelmissä eri teollisuudenaloilla, mukaan lukien petrokemian, öljyn ja kaasun, kemian ja sähköntuotanto.Hiiliteräs ASME SA234 WPB saumaton päätykappalekäytetään myös LVI-järjestelmissä sekä LVI-järjestelmissä (lämmitys, ilmanvaihto ja ilmastointi).

SuunnitteluHiiliteräs A234 taottu liitoson yksinkertainen mutta tehokas. Se asennetaan hitsaamalla se putken päähän.ASTM A234 WPB päätykappaletoimii esteenä, joka estää nesteiden tai kaasujen karkaamisen tai pääsyn putkeen. Tämä on välttämätöntä putkiston eheyden säilyttämiseksi.

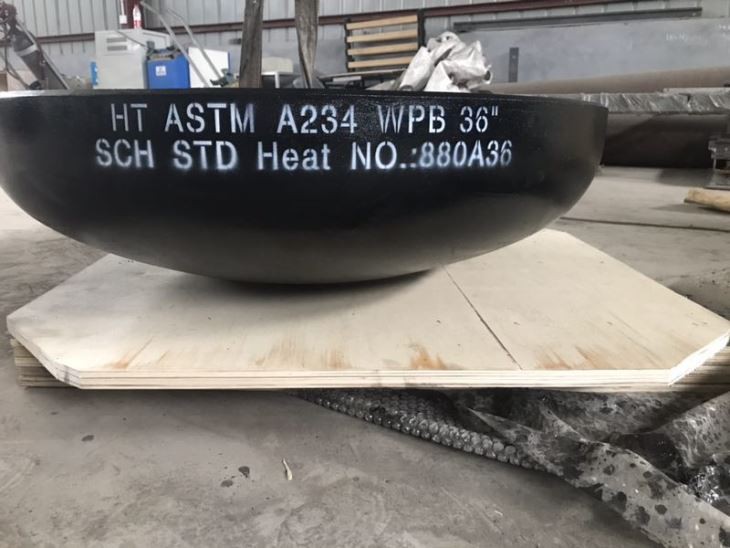

1. Korkki A234 WPB Sch STD, koko 36" Tilaustiedot

KUVAUS	Lippalakki A234 WPB Sch STD koko 36"
KPL (kpl)	1
Vientipäivämäärä	2019/08/05
Vientimaa	Indonesia

2. Kannen A234 WPB mitat

Cap A234 WPB Dimensions

Nimellinen Putken koko	Ulkopuolella Halkaisija	Sisällä Halkaisija	Seinä Paksuus	Pituus	Putki Ajoittaa	Paino Puntaa
1/2	0.84	0.622	0.109	1	40	0.08
3/4	1.05	0.824	0.113	1.25	40	0.14
1	1.32	1.049	0.133	1.5	40	0.21
1 1/4	1.66	1.38	0.14	1.5	40	0.33
1 1/2	1.9	1.61	0.145	1.5	40	0.54
2	2.38	2.067	0.154	1.5	40	0.8
2 1/2	2.88	2.469	0.203	1.5	40	1
3	3.5	3.068	0.216	2	40	1.7
3 1/2	4	3.548	0.226	2.5	40	2.3
4	4.5	4.026	0.237	2.5	40	2.8
5	5.56	5.047	0.258	3	40	4.6
6	6.62	6.065	0.28	3.5	40	6.9
8	8.62	7.981	0.322	4	40	11.8
10	10.75	10.02	0.365	5	40	20.8
12	12.75	12	0.375	6	*	30.3
14	14	13.25	0.375	6.5	30	36.5
16	16	15.25	0.375	7	30	43.5
18	18	17.25	0.375	8	*	57
20	20	19.25	0.375	9	20	75.7
24	24	23.25	0.375	10.5	20	101
30	30	29.24	0.38	10.5	*	137
36	36	35.24	0.38	10.5	*	175
42	42	41.24	0.38	12	*	229
48	48	47.24	0.38	13.5	*	350

3. Erittäin vahva

Nimellinen Putken koko	Ulkopuolella Halkaisija	Sisällä Halkaisija	Seinä Paksuus	Pituus	Putki Ajoittaa	Paino Puntaa
1/2	0.84	0.546	0.147	1	80	0.1
3/4	1.05	0.742	0.154	1.25	80	0.16
1	1.315	0.957	0.179	1.5	80	0.28
1 1/4	1.66	1.278	0.191	1.5	80	0.48
1 1/2	1.9	1.5	0.2	1.5	80	0.67
2	2.375	1.939	0.218	1.5	80	0.92
2 1/2	2.875	2.323	0.276	1.5	80	1.3
3	3.5	2.9	0.3	2	80	2.1
3 1/2	4	3.364	0.318	2.5	80	3
4	4.5	3.826	0.337	2.5	80	3.5
5	5.563	4.813	0.375	3	80	5.8
6	6.625	5.761	0.432	3.5	80	9.3
8	8.625	7.625	0.5	4	80	16
10	10.75	9.75	0.5	5	60	26
12	12.75	11.75	0.5	6	*	38
14	14	13	0.5	6.5	*	47
16	16	15	0.5	7	40	57
18	18	17	0.5	8	*	78
20	20	19	0.5	9	30	100
24	24	23	0.5	10.5	*	145
30	30	29	0.5	10.5	20	634
36	36	35	0.5	10.5	20	913
42	42	41	0.5	12	*	1,300
48	48	47	0.5	13.5	*	1,675

4. ASTM A234 WPB-korkki vastaa

Putki	Putken kannen kiinnitys	Laipat	Venttiilit	Pultit & Mutterit
A106 Gr A	A234 gr WPA	A105	A216 gr WCB	A193 gr B7 A194 Gr 2H
A106 gr B	A234 Gr WPB	A105	A216 gr WCB
A106 gr C	A234 gr WPC	A105	A216 gr WCB

5. ASTM A234 WPB -putken kannen kemiallinen koostumus

ASTM A234 -putken kannen kemiallinen koostumus (%)

Arvosana	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	V	Huom
WPB	0.3	0.29-1.06	0.05	0.058	0,1 min	0.4	0.15	0.4	0.4	0.08	0.02
WPC	0.35	0.29-1.06	0.05	0.058	0,1 min	0.4	0.15	0.4	0.4	0.08	0.02
WP11 CL1	0.05-0.15	0.30-0.60	0.03	0.03	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-
WP11 CL2/3	0.05-0.20	0.30-0.80	0.04	0.04	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-

Huomautuksia:

Jokaisella {{0}},01 %:n vähennyksellä määritellyn C-maksimin alapuolelle sallitaan 0,06 % Mn:n lisäys määritellyn maksimin yläpuolelle, enintään 1,35 %.

Cu:n, Ni:n, Cr:n ja Mo:n summa ei saa ylittää 1.00%.

Cr:n ja Mo:n summa ei saa ylittää 0,32 %.

Suurin hiiliekvivalentti (CE) on 0,50, joka perustuu lämpöanalyysiin ja kaavaan CE=C+Mn/6+(Cr+Mo+V)/{{7 }}(Ni+Cu)/15.

6. ASTM A234 WPB -kannen mekaaniset ominaisuudet

Tarkista alla ASTM A234 WPB Pipe Cap Properties ennen tilaamista.

Vetovaatimukset	WPB	WPC, WP11CL2	WP11CL1	WP11CL3
Vetolujuus, min, ksi[MPa]	60-85	70-95	60-85	75-100
({{0}},2 %:n siirtymä tai 0,5 %:n laajennus alikuormitettuna)	[415-585]	[485-655]	[415-585]	[520-690]
Myöntövoima, min, ksi[MPa]	32	40	30	45
Myöntövoima, min, ksi[MPa]	[240]	[275]	[205]	[310]

Kun seinämän paksuus on kahden yllä olevan arvon välillä, pienin venymäarvo määritetään seuraavilla yhtälöillä:

Pituussuuntainen E=48t+15.00

Poikittainen E=32t+10.00

E=venymä 2 tuumaa [50 mm], %

t=näytteen todellinen paksuus, [mm]
